标题:天然石材弯曲试验夹具-干燥/水饱冻融循环后弯曲试验工装-GB/T 9966.2-2020夹具

关键词:天然石材弯曲试验夹具

描述:天然饰面石材弯曲夹具本标准规定了天然饰面石材的弯曲强度试验所用设备及量具、试样、试验步骤、结果计算和试验报告。

本标准适用于天然饰面石材干燥、水饱和弯曲强度试验。

2天然饰面石材弯曲夹具设备及量具

2.1试验机：示值相对误差不超过±1％。试验破坏载荷应在设备示值的20％～90％范围内。

2.2游标卡尺：读数值为0.10mm。

2.3万能角度尺：精度为2’。

2.4干燥箱：温度可控制在105℃±2℃范围内。

3试样

3.1试样厚度（H）可按实际情况确定。当试样厚度（H）≤68mm时宽度为100mm；当试样厚度＞68mm时宽度为1.5H。试样长度为10×H＋50mm。长度尺寸偏差±1mm，宽度、厚度尺寸偏差±0.3mm。

3.2示例：试样厚度为30mm时，试样长度为10×30mm＋50mm=350mm；宽度为100mm。

3.3试样应标明层理方向。

3.4试样两个受力面应平整且平行。下面与侧面夹角应为90°±0.5°。

3.5试样上不得有裂纹、缺棱和缺角。

3.6在试样上下两面分别标记出支点的位置（见图1）

3.7每种试验条件下的试样取五个为一组。如对干燥、水饱和条件下的垂直和平行层理的弯曲强度试验应制备20个试样。

4试验步骤

4.1干燥状态弯曲强度

4.1.1在105℃±2℃的干燥箱内将试样干燥24h后，放入干燥器中冷却至室温。

4.1.2调节支架下支座之间的距离（L=10×H）和上支座之间的距离（L/2），误差在±1.0mm内。按照试样上标记的支点位置将其放在上下支架之间。一般情况下应使试样装饰面处于弯曲拉伸状态，即装饰面朝下放在下支架支座上（见图1）。

4.1.3以每分钟1800N±50N的速率对试样施加载荷至试样破坏。记录试样破坏载荷值（F）。精确到10N。

4.1.4用游标卡尺测量试样断裂面的宽度（K）和厚度（H），精确至0.1mm。

4.2水饱和状态弯曲强度

4.2.1试样处理：将试样放置于20℃±2℃的清水中浸泡48h后取出，用拧干的湿毛巾擦去试样表面水分。

4.2.2调节支架支座距离同4.1.2。

4.2.3试验加载条件同4.1.3。

4.2.4测量试样尺寸同4.1.4。

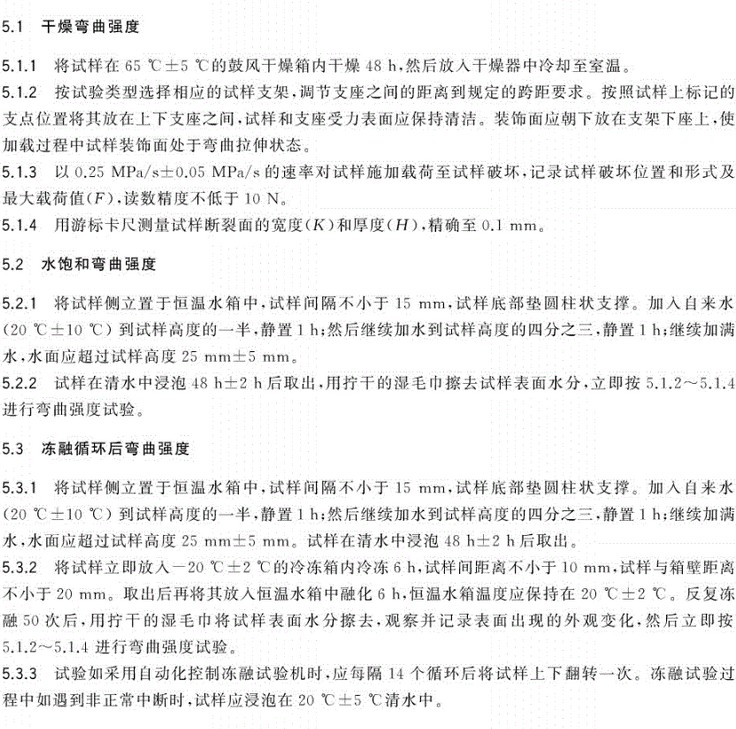

本文涉及标准：GB T 9966.2-2020 天然石材试验方法　第2部分：干燥、水饱和、冻融循环后弯曲强度试验

标准下载地址：http://www.syjpj.cn/news/xiazai/37.html
